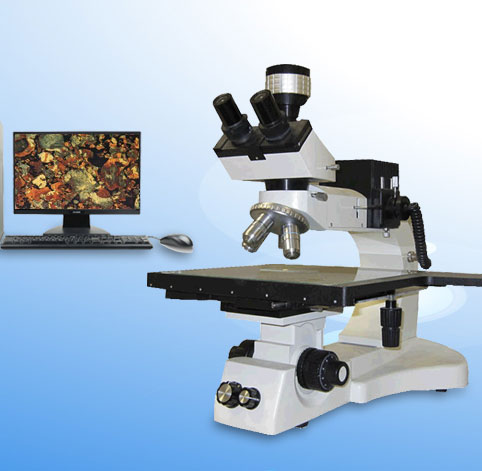

型號：檢測顯微鏡 7XB-PC
產品用途大平臺檢測顯微鏡是專為IT行業大面積集成電路，晶片的質量檢測而設計開發制造的，主體為正置式，三目鏡筒，比傳統的顯微鏡更適合于觀察。適用于電子、機械、化工、科研、院校等部門，以及金相技術檢驗、失效分析等。
一、7XB-PC檢測金相顯微鏡參數
|
光學系統 |
無限遠光學校正系統 | |||||||
|
觀察方法 |
目鏡筒 |
三目鏡筒/標準C口 | ||||||
|
光學方式 |
透射、返射、偏光、明場 | |||||||
|
目鏡參數 |
倍率 |
10X |
12.5X(選) | |||||
|
視場范圍 |
18mm |
15mm | ||||||
|
物鏡參數 |
倍率 |
4X |
10X |
20X |
40X |
50X(選) |
100X(選) | |
|
數值孔徑NA |
0.1 |
0.25 |
0.40 |
0.60 |
0.55 |
0.80 | ||
|
工作距離 |
17.3912 |
6.554 |
1.05 |
0.736 |
5.1 |
3 | ||
|
物鏡轉換 |
四孔轉換器 | |||||||
|
載物工作臺 |
1.雙層移動平臺 4.載物臺面積:352mm*256mm 2.工作臺尺寸：311mm*352mm 3.移動范圍：200mm×200mm | |||||||
|
調焦機構 |
粗微動調焦范圍 25mm,微調轉動一圈樣品升降0.2mm,格值0.002mm | |||||||
|
照明裝置 |
光源：鹵素?zé)?span>6V20W，內藏式連續調光電源 | |||||||
|
成像分析系統 |
標準成像配置參數： 1.適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊 2.攝像機：高速USB2.0接口，可達480Mb/s 靈敏度：1V/lux-sec(550nm) 像素點尺寸：2.2μm x2.2μm 白平衡：自動/手動 一鍵白平衡， 幀率：40fps 圖象采集分辨率格式：支持8種格式 最大采集分辨率2592*1944 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能 基本圖像軟件參數： 1.拍攝圖片上加定倍標尺 2.圖片可加文字功能 3.圖像與標尺及文字合成并保存 | |||||||
|
外型尺寸 |
| |||||||
|
重量 |
25kg | |||||||
二、成套性
|
1 |
顯微鏡主體：1臺 |
4 |
物鏡4X、10X、20X、40X:各1只 |
|
2 |
目鏡筒：1只 |
5 |
0.5倍適配鏡：1只 |
|
3 |
10X目鏡：1對 |
6 |
YH-50攝像機：1套 |
三、選購件
|
1 |
目鏡:12.5X、10X測微鏡、測微尺(格值：0.01mm) |
4 |
500萬或900萬數碼攝像機 |
|
2 |
長工作距離金相物鏡：50X、80X、100X(干) |
5 |
專業研究級圖像分析軟件、計算機 |
|
3 |
500萬或900萬數碼攝像機 |
6 |
數碼適配鏡、數碼相機 |
